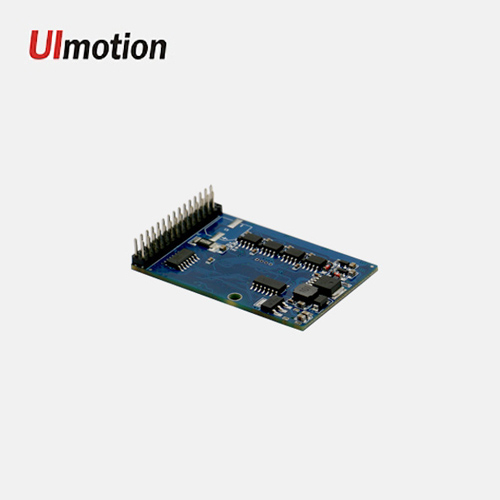

IX550开环 / IXC508闭环步进驱动卡




专为医疗仪器、实验室仪器设计的步进驱动器


产品介绍

IX550/IXC508是深圳汇升面向医疗、实验室仪器等行业,针对用户自研单片机、ARM控制主板推出的模块化步进电机驱动卡,IX550是开环驱动卡,IXC508是闭环驱动卡。产品采用32位DSP数字硬件方案,内置先进的变电流技术、变频技术、微细分技术、参数自整定技术,有效保证驱动卡发热小,电机振动低、噪音低、运行平稳。本驱动卡有效解决了专用步进驱动芯片的发热高、电机振动大、噪音大、大小步问题,具有极高性价比。

IX550/IXC508是排针管脚设计步进驱动模块,提供多达29路输入/输出针脚定义,充分满足供电、调细分、调电流、脉冲输入、电机输出、编码器信号输入等功能需求。排针有立式、卧式两种形式供选择,用户只需在PCBA主板上留出排针位置,即可将驱动卡焊接或插在对应母座上。同时可提供驱动卡布板封装文件,方便用户的PCBA主板布板使用

IX550/IXC508步进驱动卡提供200~51200内任意细分设置,IX550支持0.1-5.0A内任意峰值电流设置,可驱动20-60规格开环步进电机;IXC508支持300-5000线编码器,0.1-6.0A电流,可驱动20-60规格闭环步进电机


核心特点

   ●模块化DSP步进电机驱动卡,直接替代专用芯片,简化用户驱动硬件设计布板;

   ●体积小、发热低,电机运行平稳、底噪低温静音;

   ●29PIN排针管脚定义,立式、卧式两种选择,PCB尺寸仅38mmX57mm;

   ●3.3V控制信号,直接与用户自研主板匹配;

   ●细分设定范围200-51200;

   ●IX550开环驱动卡电流0.1A-5.0A;IXC508闭环驱动卡电流0.1-6.0A;

   ●内置电机参数自动匹配功能;

   ●可通过串口连接上位机对驱动卡进行设置或二次开发;

   ●具有过压、欠压、过流等保护功能;

   ●报警输出功能;

   ●开环、闭环功能可选;



IX550开环驱动卡电流设定


输出峰值电流

输出均值电流

SW1

SW2

SW3

SW4

Default 0.84A

0.6A

ON

ON

ON

ON

1.12A

0.80A

OFF

ON

ON

ON

1.40A

1.00A

ON

OFF

ON

ON

1.68A

1.20A

OFF

OFF

ON

ON

1.96A

1.40A

ON

ON

OFF

ON

2.24A

1.60A

OFF

ON

OFF

ON

2.52A

1.80A

ON

OFF

OFF

ON

2.80A

2.00A

OFF

OFF

OFF

ON

3.08A

2.20A

ON

ON

ON

OFF

3.36A

2.40A

OFF

ON

ON

OFF

3.64A

2.60A

ON

OFF

ON

OFF

3.92A

2.80A

OFF

OFF

ON

OFF

4.20A

3.00A

ON

ON

OFF

OFF

4.50A

3.20A

OFF

ON

OFF

OFF

4.76A

3.40A

ON

OFF

OFF

OFF

5.00A

3.50A

OFF

OFF

OFF

OFF


IX550开环驱动卡细分设定


Pulse/rev

细分

SW5

SW6

SW7

SW8

IO/RPM

Default200

1

ON

ON

ON

ON

10

400

2

OFF

ON

ON

ON

20

800

4

ON

OFF

ON

ON

30

1600

8

OFF

OFF

ON

ON

40

3200

16

ON

ON

OFF

ON

50

6400

32

OFF

ON

OFF

ON

60

12800

6

ON

OFF

OFF

ON

80

25600

128

OFF

OFF

OFF

ON

100

1000

5

ON

ON

ON

OFF

120

2000

10

OFF

ON

ON

OFF

150

4000

20

ON

OFF

ON

OFF

200

8000

40

OFF

OFF

ON

OFF

250

10000

50

ON

ON

OFF

OFF

300

20000

100

OFF

ON

OFF

OFF

350

40000

200

ON

OFF

OFF

OFF

450

51200

256

OFF

OFF

OFF

OFF

800


IXC508闭环驱动卡闭环电机选择(IX550无效)


电机规格

SW1

SW2

28闭环

ON

ON

42闭环

OFF

ON

57闭环

ON

OFF


IX508闭环驱动卡细分设定/IO内部自发脉冲设定


Pulse/rev

细分

SW3

SW4

SW5

SW6

IO/RPM

Default200

1

ON

ON

ON

ON


400

2

OFF

ON

ON

ON


800

4

ON

OFF

ON

ON


1600

8

OFF

OFF

ON

ON


3200

16

ON

ON

OFF

ON


6400

32

OFF

ON

OFF

ON


12800

6

ON

OFF

OFF

ON


25600

128

OFF

OFF

OFF

ON


1000

5

ON

ON

ON

OFF


2000

10

OFF

ON

ON

OFF


4000

20

ON

OFF

ON

OFF


8000

40

OFF

OFF

ON

OFF


10000

50

ON

ON

OFF

OFF


20000

100

OFF

ON

OFF

OFF


40000

200

ON

OFF

OFF

OFF


51200

256

OFF

OFF

OFF

OFF



串口RS232通讯接口定义


引脚号

定义

名称

说明

1

+5V

5V电源正端

仅供外部STU

2

TXD

RS232发送端


3

RXD

RS232接收端


4

GND

5V电源地

0V

5-8

NC

空置



IX550开环驱动卡功能设置


Pulse/rev

功能定义

状态

说明

SW9

脉冲模式或IO自发脉冲模式选择

OFF

脉冲控制模式,接受上位机脉冲控制

ON

自发脉冲模式:IO控制启停、拨码设置速度模式

SW10

滤波模式

OFF

4ms滤波时间,高响应模式

ON

10ms滤波时间,低振动模式


IX508闭环驱动卡功能设置


Pulse/rev

功能定义

状态

说明

SW7

开环闭环选择

OFF

闭环工作模式,默认

ON

开环模式

SW1-SW2对应电机选择电流

SW8

方向选择

OFF

反转

ON

正转

SW9

驱动模式选择

OFF

PM点位模式(响应快、出力大)

ON

FOC矢量模式(振动小)

SW10

预留

无设置

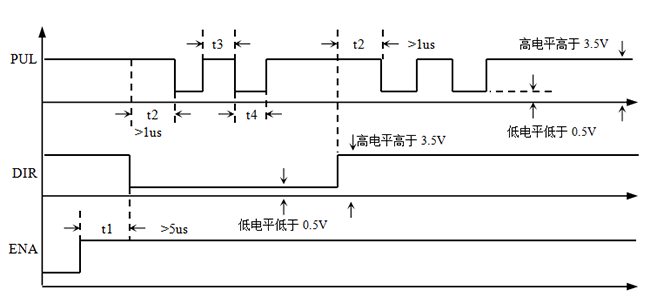

控制信号时序图



电气参数




IX550/IXC508

最小值

典型值

最大值

单位

连续输出电流

0.1

-

5.0/6.0

A

数字供电电压

---

5.0

---

Vdc

功能电压(直流)

+12

+24

50

Vdc

逻辑输入电流

2

6

12

mA

控制信号接口电平

-

3.3

-

Vdc

步进脉冲频率

0

-

200

kHz

输入信号最小脉冲宽度

1.5

-

-

uS

绝缘电阻

500

-

-

MΩ


使用环境及参数


冷却方式

自然冷却或强制风冷

使用环境

场合

不能放在其它发热的设备旁,要避免粉尘、油雾、腐蚀性气体,湿度太大及强振动场所,禁止有可燃气体和导电灰尘;

温度

-10  +50

湿度

40  90%RH

振动

10  55Hz0.15mm

保存温度

-20℃  +60℃

使用海拔

1000m

重量

100g

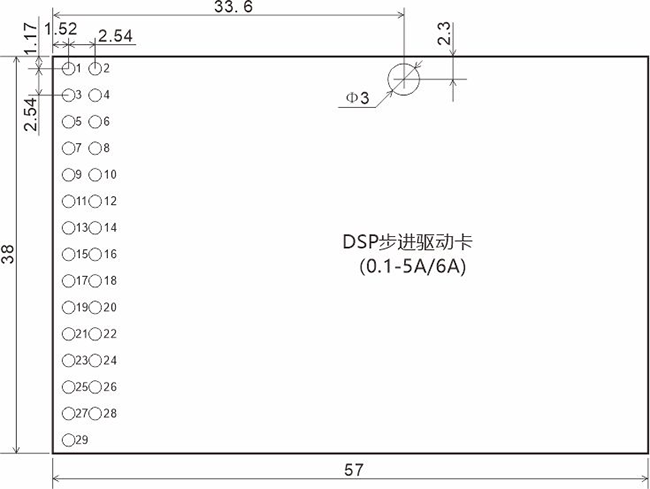

产品尺寸图
