电压调速步进一体机

电压调速步进一体机

  • 所属分类:电压调速型步进驱动器

  • 产品编号:UIM243
  • 点击次数:
  • 发布日期:2023/12/26
  • 在线询价
  • 资料下载

    资料下载
详细介绍

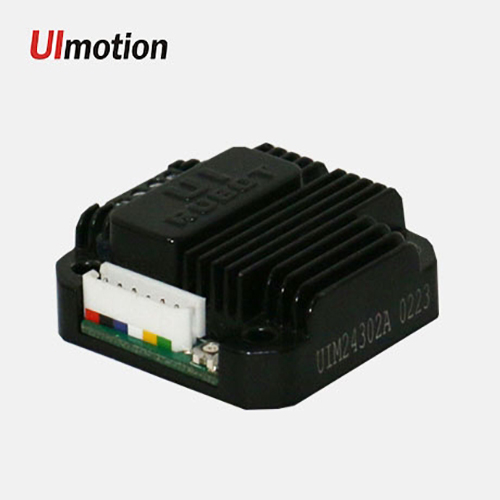

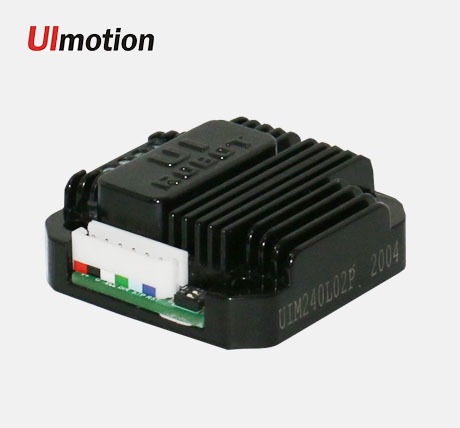

电压调速型步进一体机 UIM243


步进一体机


调速一体式步进电机驱动器!


核心特点:

● 0-5V模拟量调速,无须上位机发送脉冲信号;

● IO/开关量信号控制电机启停、正反转;

● 内设匀加速、匀减速参数,电机启停平稳;

● 电机转速0-1900rpm可调;

● 可匹配42、57规格步进电机;

● 体积精小,尺寸仅为42.3 mm x 42.3 mm x 16.5 mm;



产品介绍:

UIM243是电压调速型步进一体机驱动器。其内置微处理器,可通过外部、内部0-5V模拟量控制电机转速,使用IO信号或者开关量信号控制步进电机启停、正反转,无须上位机再发送脉冲信号,达到电压调速、结构简单、速度稳定的效果,在同等体积的电机上,实现更大转矩输出。

UIM243的嵌入式微处理器使电机具有平滑的加减速功能,能在0.3秒内从0加速到1900 转/分钟,避免由于启动频率太快而死机。用户可以通过电位器设置速度(A型),也可以通过外置可调电位器、0-5V电压调节速度(B型),电机通电即转。同时UIM243具备高速电流补偿功能,能补偿电机高速转动时反电动势造成的影响。

UIM243系列产品可以42、57电机直接装配为一体机,节省设备体积。提供0-2A、1.5-4A两个规格可供选择,适合需要小型传动、启停准确、保持电机刚性的应用场合。



应用框图:

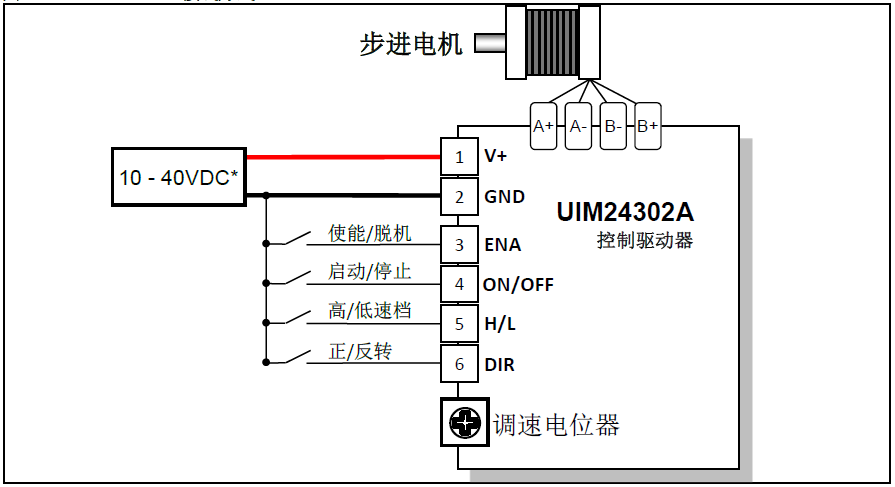

    A型接线图


步进一体机

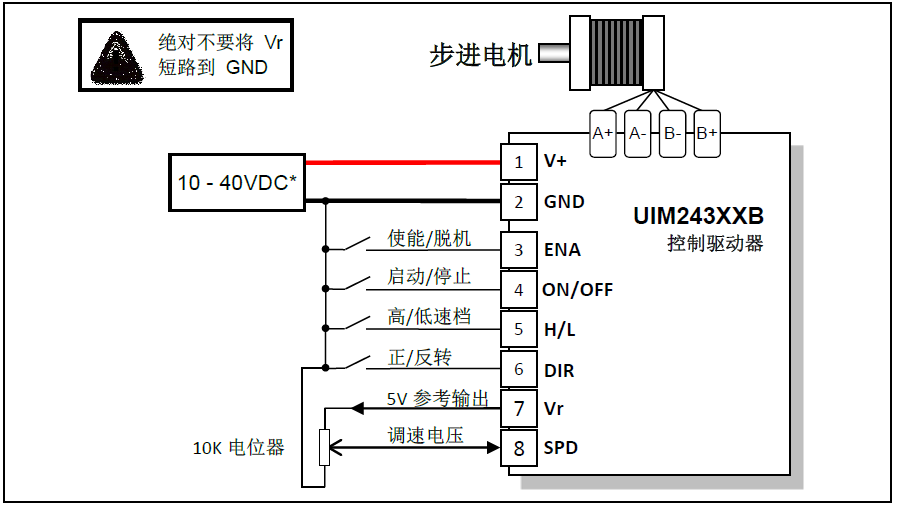

    B型外接电位器接线图


步进一体机


产品型号与选型表:


产品型号

工作电压

输出电流

(峰值)

适配电机

一体机组装方式

调速

电位器

UIM243L02AP

12-30 VDC

0-2A

39/42

39/42后装、侧装

内置

UIM243L02BP

12-30 VDC

0-2A

39/42

39/42后装、侧装

外接

UIM243C04AP

12-40 VDC

1.5-4A

57

后装、侧装

内置

UIM243C04BP

12-40 VDC

1.5-4A

57

后装、侧装

外接


 注:侧装以及57电机后装方式,需采用对应安装法兰。



工作电气性能与环境要求(环境温度25℃时)


 冷却方式

 自然冷却

 使用环境

 场合

 尽量避免粉尘、油雾及腐蚀性气体

 温度

 -40 ℃ ~+ 85 ℃

 湿度

 <80%RH,无凝露,无结霜

 震动

 3G Max

 驱动方式

 恒相流PWM 控制

 励磁方式

 整步,半步,4 细分,8细分,16 细分

 绝缘电阻

 在常温常压下>100MΩ

 绝缘强度

 在常温常压下0.5KV,1分钟

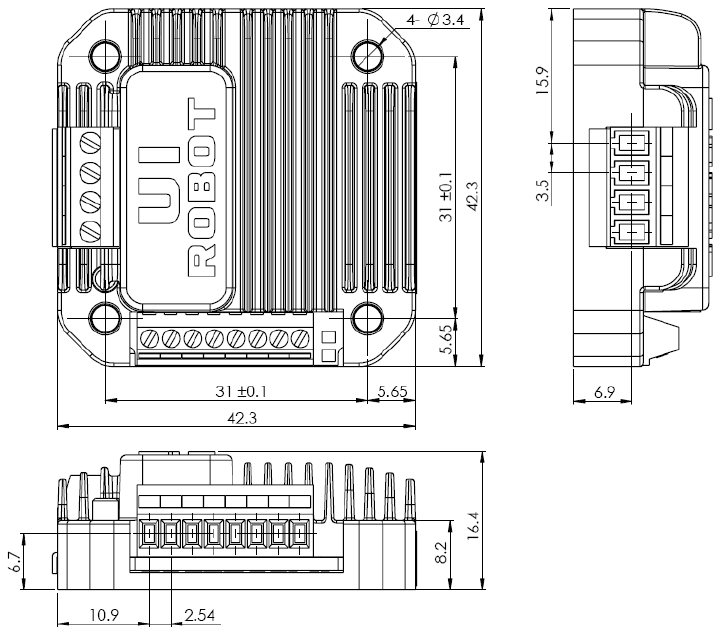

产品外形图:



步进一体机
