性能要求:
能耗电阻在电源电压达到制动设置值后7us内触发制动。
能耗电阻每次制动时间（工作流过电流时间）不超过500ms，如果大于500ms，停止制动20ms后能耗电阻将进行第二次制动，如此连续制动5次，每次制动时间均为500ms，如果连续5次制动后泵生电压依然高于制动电压点，能耗制动器将报警，红灯连续闪烁3次，则要求外面再并联能耗制动电阻；另外，能耗电阻每次制动时绿灯闪一次。
能耗制动器的能耗电阻制动电压值有滞回电压，滞回电压值低于能耗电阻制动电压值5Vdc，或判断是否达到正常供电电压或以下，如达到，则退出能耗制动！
核心特点：
l直流输入电压18～100Vdc，能耗电阻制动电压值可达132Vdc;
l自动识别输入电压值，根据识别的输入电压，通过拨码设定能耗电阻制动（工作） 的电压值；
l4位拨码开关可以设置16档能耗电阻制动电压值；
l3路并联输出，每路输出电压直流18-100Vdc，每路输出电流最大为6A（有效值），可以3倍过载，过载时间小于5S；
l自动判断关闭能耗电阻制动的滞回电压值；
l内置50Ω/50W的功率能耗电阻，预留外接能耗电阻接口，最大可外接1个50Ω /50W的功率能耗电 阻，外接的能耗电阻与内置的能耗电阻是并联关系。
产品技术参数:
环境温度Tj=25℃时，产品的技术参数：
参数 | SR50W | |||
最小值 | 典型值 | 最大值 | 单位 | |
每路输出电流（RMS） | 0 | - | 6.0 | A |
电源电压 | 18 | - | 100 | Vdc |
过压报警 | 158 | 160 | 162 | Vdc |
绝缘强度 | 500 | - | - | MΩ |
接线接口功能：
控制信号输入端接口:
电源输入接口采用4Pin的5.0端子。
引脚号 | 信号 | 功能说明 |
1 | VDC | 直流电压正极输入(18~100Vdc) |
2 | VDC | |
3 | GND | 直流电压负极输入 |
4 | GND |
外接能耗电阻接口采用2Pin的5.0端子。
引脚号 | 信号 | 功能说明 |
1 | BR+ | 外接能耗电阻输入 |
2 | BR- | 外接能耗电阻输入 |
驱动器接口采用3个2Pin的5.0端子。
引脚号 | 信号 | 功能说明 |
1 | OUT1+ | 电压正极输出(18~100Vdc)，输出给驱动器 |
2 | GND | 直流电压负极输出 |
3 | OUT2+ | 电压正极输出(18~100Vdc)，输出给驱动器 |
4 | GND | 直流电压负极输出 |
5 | OUT3+ | 电压正极输出(18~100Vdc)，输出给驱动器 |
6 | GND | 直流电压负极输出 |
拨码开关的设置:
能耗电阻制动电压值设置，根据给能耗控制器上电后，能耗控制器能自动采集上电后的母线电压，并以该电压值为基础，加上拨码设置的相对电压值，作为能耗电阻制动电压值。
能耗制动器拨码设置：
拨码设定电压相对值 | SW1 | SW2 | SW3 | SW4 |
2V | ON | ON | ON | on |
4V | OFF | ON | ON | on |
6V | ON | OFF | ON | on |
8V | OFF | OFF | ON | on |
10V | ON | ON | OFF | on |
12V | OFF | ON | OFF | on |
14V | ON | OFF | OFF | on |
16V | OFF | OFF | OFF | on |
18V | ON | ON | ON | off |
20V | OFF | ON | ON | off |
22V | ON | OFF | ON | off |
24V | OFF | OFF | ON | off |
26V | ON | ON | OFF | off |
28V | OFF | ON | OFF | off |
30V | ON | OFF | OFF | off |
32V | OFF | OFF | OFF | off |
使用举例：如果给能耗制动器供给直流36Vdc，拨码设定的相对电压值为2V，则能耗电阻制动电压值为38V；同理，如果给能耗制动器供给直流80Vdc，拨码设定的相对电压值为12V，则能耗电阻制动电压值为92V。出厂默认拨码设定电压相对值为2V。

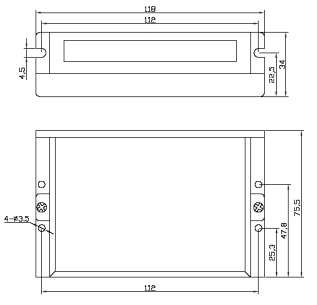

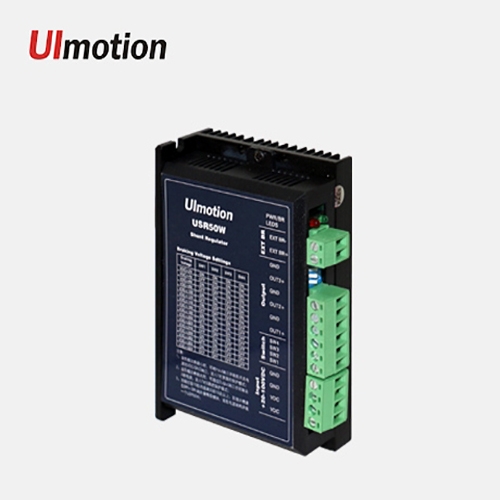

产品外形图：
