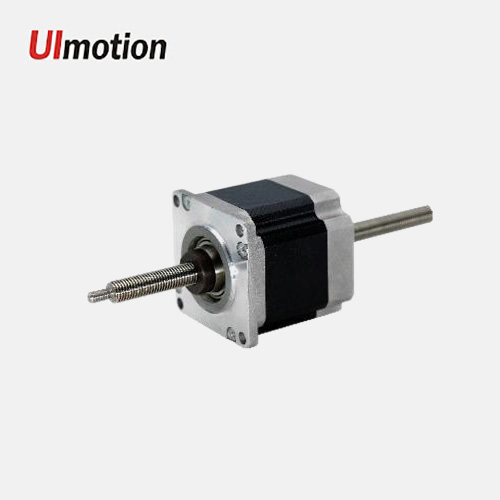

57系列直线丝杆步进电机
核心特点：
(1) 美国ACME高精度梯形丝杆，丝杆导程精度±0.017mm；
(2) 进口高耐磨工程塑料螺母，寿命可达210万次*；
(3) 可选配消间隙螺母组件，完整消除丝杆往返间隙；
(4) 可选配12规格滚珠丝杆（57）（C5/C7）；
(5) 可选配编码器、刹车器；
(6) 可组成脉冲、RS232/RS485、CAN通讯型开环/闭环一体机；
(7) 在自动化组装、3C检测、医疗仪器等领域成熟应用；
(8) *根据ElectroCraft测试数据，螺母寿命比铜材质高8倍。
57丝杆电机本体规格选型表
规格 | 机身长度 A | 电机本体保持转矩 | 电机本体重量 | 电流绕组电气参数1 | 电流绕组电气参数2 | 36V/10RPS 推力范围 | ||
额定电流 | 额定电阻 | 额定电流 | 额定电阻 | |||||
APPS23-75 | 42.3mm | 0.75Nm | 0.470Kg | 2.0A | 1.5Ω | 3.0A | 0.6Ω | 96-440N |
APPS23-105 | 53.3mm | 1.05Nm | 0.590Kg | 2.0A | 1.9Ω | 3.0A | 0.8Ω | 137-810N |
APPS23-150 | 63mm | 1.5Nm | 0.650Kg | 3.0A | 1.3Ω | 4.0A | 0.7Ω | 230-1130N |
APPS23-200 | 79mm | 2.0Nm | 0.780Kg | 3.0A | 1.1Ω | 4.0A | 0.8Ω | 272-1210N |
电机推力计算公式：电机在确定转速下推力（N）=输出转矩（Ncm）*推力常数
57丝杆电机外形尺寸图
57电机标配丝杆导程规格与推力常数
丝杆代码 | 丝杆外径规格 | 导程mm | 步长mm(整步) | 推力常数 | 丝杆代码 | 丝杆规格 | 导程mm | 步长mm(整步) | 推力常数 |
Q | Φ9.525mm ACME | 1.27 | 0.00635 | 11.95 | J | Φ9.525mm ACME | 25. 4 | 0. 127 | 1. 97 |
S | Φ9.525mm ACME | 2.54 | 0.0127 | 9.83 | F | Φ8mm | 2 | 0. 01 | 9. 89 |
T | Φ9.525mm ACME | 1.58 | 0.00794 | 10.35 | M | Φ8mm | 8 | 0.04 | 3.84 |
Y | Φ9.525mm ACME | 5.08 | 0.0254 | 5.98 | BG | 滚珠丝杆1204 | 4 | 0.002 | 13.4 |
Z | Φ9.525mm ACME | 10.16 | 0. 0508 | 3.65 | BN | 滚珠丝杆1205 | 5 | 0.025 | 10.7 |
E | Φ9.525mm ACME | 12.7 | 0. 0635 | 3. 55 | BP | 滚珠丝杆1210 | 10 | 0.05 | 5.2 |

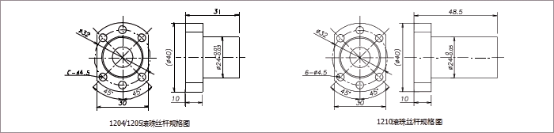

57电机标配滚珠丝杆规格及螺母尺寸

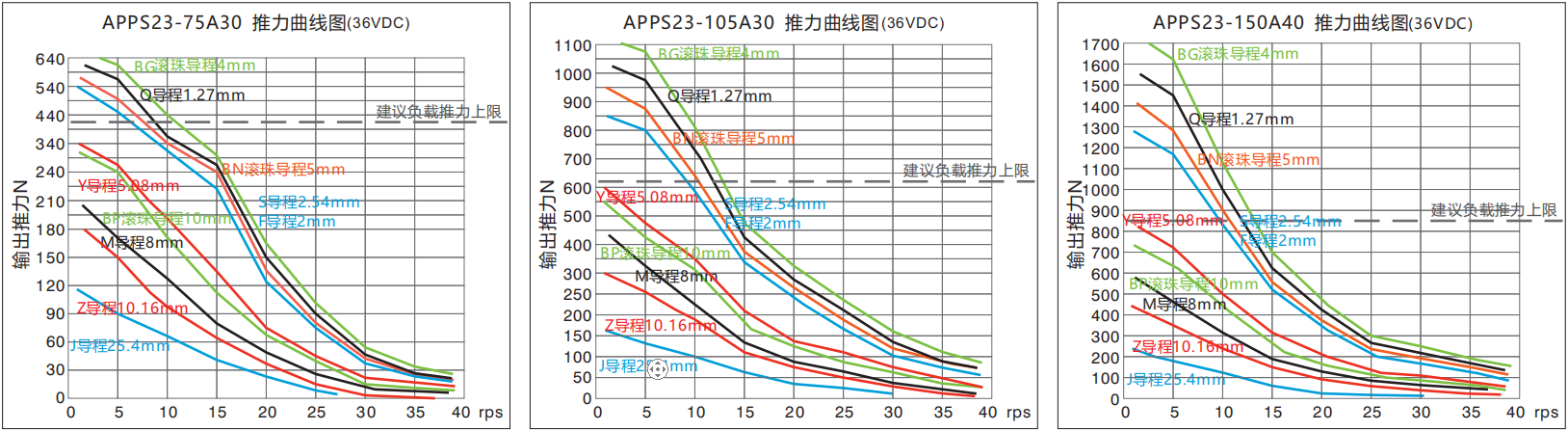

57规格丝杆电机速度-推力曲线
注:更多规格丝杆推力值，请参考右侧电机矩频曲线图，按 丝杆推力常数 x 当前转速时输出转矩(Ncm)=当前推力(N) 公式计算。
