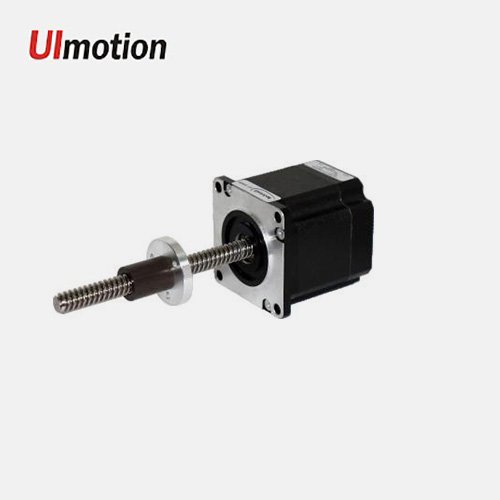

86系列直线丝杆步进电机
核心特点
(1) 美国ACME高精度梯形丝杆,丝杆导程精度±0.017mm
(2) 进口高耐磨工程塑料螺母,寿命可达210万次*;
(3) 可选配消间隙螺母组件,完整消除丝杆往返间隙;
(4) 可选配16规格滚珠丝杆(C5/C7);
(5) 可选配编码器、刹车器;
(6) 可组成脉冲、RS232/RS485、CAN通讯型开环/闭环一体机;
(7) 在自动化组装、3C检测、医疗仪器等领域成熟应用;
(8) *根据ElectroCraft测试数据,螺母寿命比铜材质高8倍。
86丝杆电机本体规格选型表
规格 | 机身长度 A | 电机本体保持转矩 | 电机本体重量 | 电流绕组电气参数1 | 电流绕组电气参数2 | 36V/10RPS 推力范围 | ||
额定电流 | 额定电阻 | 额定电流 | 额定电阻 | |||||
APPS34-450 | 80mm | 4.5Nm | 2.5Kg | 5.6A | 1.0Ω | 4.0A | 1.5Ω | 340-2200N |
电机推力计算公式:电机在确定转速下推力(N)=输出转矩(Ncm)*推力常数
86丝杆电机外形尺寸图
86电机标配丝杆导程规格与推力常数
丝杆代码 | 丝杆外径规格 | 导程mm | 步长mm(整步) | 推力常数 | 丝杆代码 | 丝杆规格 | 导程mm | 步长mm(整步) | 推力常数 |
S | Φ15.88mm ACME | 2.54 | 0.0127 | 8.65 | E | Φ15.88mm ACME | 12.7 | 0.0635 | 3.51 |
Y | Φ15.88mm ACME | 5.08 | 0.0254 | 5.28 | J | Φ15.88mm ACME | 25.4 | 0.127 | 1.7 |
B | Φ15.88mm ACME | 3.175 | 0.01588 | 2.1 | N | 滚珠丝杆 1605 | 5 | 0.025 | 10.5 |
C | Φ15.88mm ACME | 6.35 | 0.03175 | 5.93 | P | 滚珠丝杆 1610 | 10 | 0.05 | 5 |
86电机标配滚珠丝杆规格

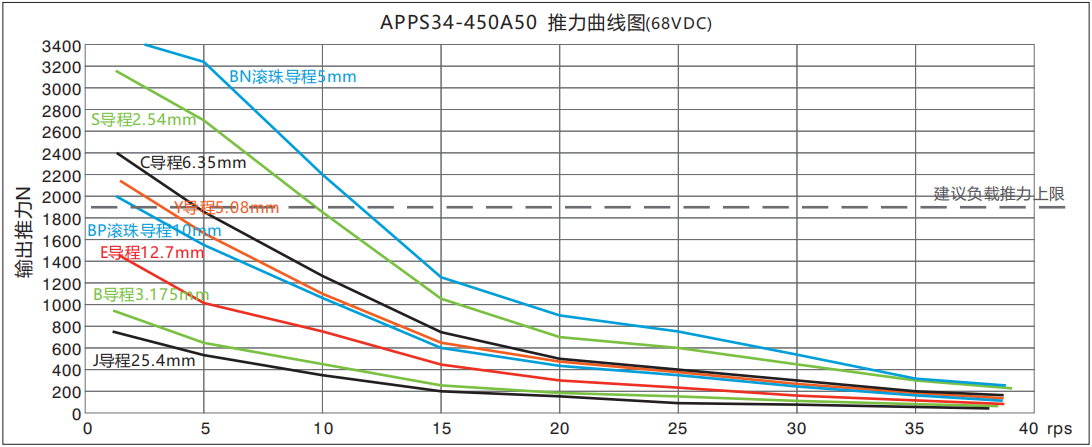

86规格丝杆电机速度-推力曲线
电机推力计算公式:电机在确定转速下推力(N)=输出转矩(Ncm)*推力常数
