直线丝杆步进电机

您的当前位置: 首 页 >> 产品中心 >> 丝杆步进电机

直线丝杆步进电机

  • 所属分类:丝杆步进电机

  • 产品编号:20系列APPS8M丝杆电机
  • 点击次数:
  • 发布日期:2024/01/18
  • 在线询价
  • 资料下载
详细介绍

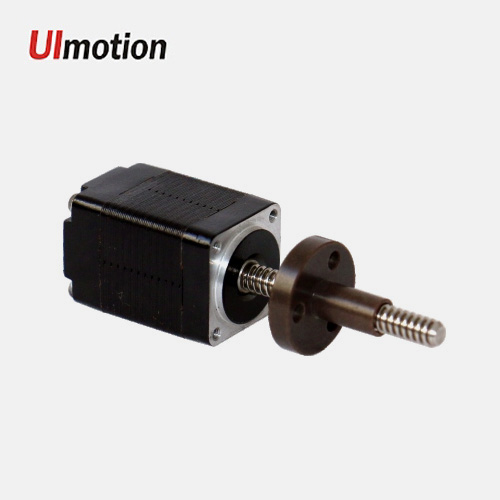

20系列直线丝杆步进电机


20系列直线丝杆步进电机


产品介绍


以讲口ACME丝杆和高耐磨工程塑料螺母为核心打造的ElectroCraft直线丝杆电机,采用源自美国工厂独特制程工艺,将步进电机与丝杆无缝整合一体,实现高精度、小体积、高寿命的直线传动;特别适合小空间、小行程、高精度应用场合,如视觉、抓取、推送定位等。汇升直线丝杆电机匹配的高精度梯形丝杆,导程精度为±0.017mm,可实现微米级轴向分辨率。同时也可匹配C5、C7滚珠丝杆,带来更高效率传动选择。产品包括外部驱动式、贯通轴式、固定轴式三种规格,充分满足自动化组装、检测、医疗仪器等领域应用需求。

核心特点

(一)美国ACME高精度梯形丝杆,丝杆导程精度±0.017mm;

(二)进口高耐磨工程塑料螺母,寿命可达210万次*;

(三)可选配消间隙螺母组件,完整消除丝杆往返间隙;

(四)可选配04规格滚珠丝杆;

(五)可选配编码器;

(六)在自动化组装、3C检测、医疗仪器等领域成熟应用;

(七)*根据ElectroCraft测试数据,螺母寿命比铜材质高8倍。


20丝杆电机本体规格选型表


规格

机身长度 A

电机本体 保持转矩

电机本体 重量

电流绕组电气参数1

电流绕组电气参数2

24V/10RPS 推力范围

额定电流

额定电阻

额定电流

额定电阻

APPS8M-02

27.2mm

0.016Nm

0.045Kg

0.2A

20Ω

0.4A

8.2Ω

3-32N

APPS8M-03

38.5mm

0.025Nm

0.068Kg

0.4A

15Ω

0.6A

11Ω

7-60N

电机推力计算公式:电机在确定转速下推力(N)=输出转矩(NCM)*推力常数


20丝杆电机外形尺寸图




20电机标配丝杆导程规格与推力常数


丝杆代码

丝杆外径规格

导程mm

步长mm(整步)

推理常数

丝杆代码

丝杆规格

导程mm

步长mm(整步)

推力常数

X

Φ3.57mm ACME

0.6096

0.00305

    25

K

Φ4.76mm ACME

5.08

0.00635

7.6

X1

Φ3.57mm ACME

1.2192

0.0061

   20

I

Φ6 M6x1.0-6G

1.0

0.005

11.3

X2

Φ3.57mm ACME

2.4384

0.01219

   10.5

Y3

Φ5.56mm ACME

4.8768

0.02438

7.73

D

Φ4.76mm ACME

1.27

0.00635

   19

BI

滚珠丝杆0401

1

0.005

37.9

S

Φ4.76mm ACME

2.54

0.0127

   13






 注:1、X/X1/X2规格支持贯通轴式设计,其余仅支持外部驱动式设计;

                                2、了解更多高精度梯形丝杆及滚珠丝杆主见格参数,请与本公司销售工程师联系。


20电机标配滚珠丝杆及螺母尺寸

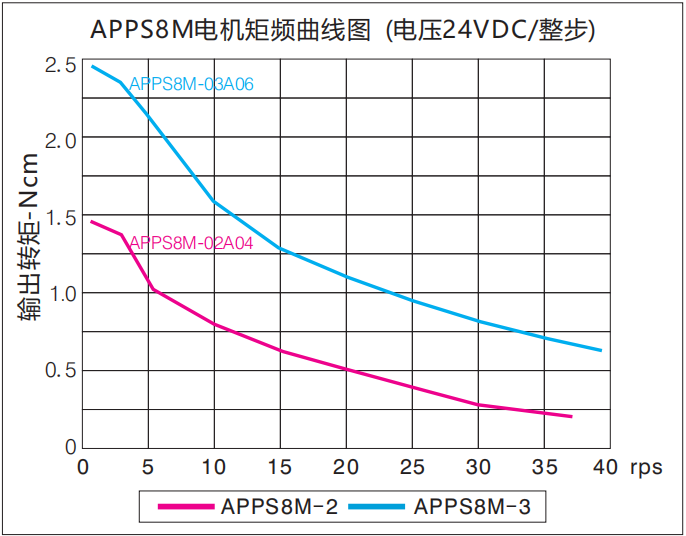

20规格丝杆电机速度-推力曲线



注:更多规格丝杆推力值,请参考右侧电机矩频曲线图,按 丝杆推力常数 x 当前转速时输出转矩(Ncm)=当前推力(N) 公式计算

相关标签:直线丝杆电机,20规格APPS8M梯形丝杆步进电机价格,20规格APPS8M梯形丝杆步进电机批发
