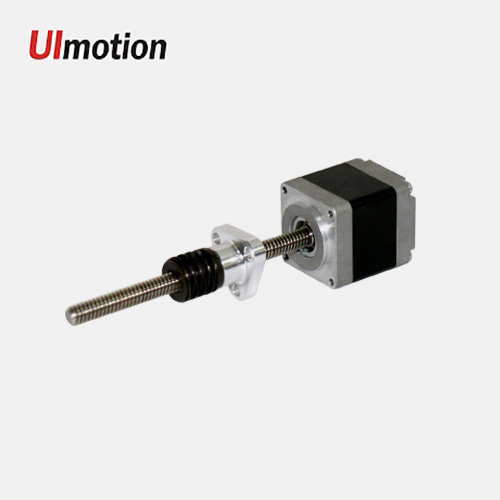

28系列直线丝杆步进电机
产品介绍
以进口ACME丝杆和高耐磨工程塑料螺母为核心打造的ElectroCraft直线丝杆电机,采用源自美国工厂独特制程工艺,将步进电机与丝杆无缝整合一体,实现高精度、小体积、高寿命的直线传动;特别适合小空间、小行程、高精度应用场合,如视觉、抓取、推送定位等。汇升直线丝杆电机匹配的高精度梯形丝杆,导程精度为±0.017mm,可实现微米级轴向分辨率。同时也可匹配C5、C7滚珠丝杆,带来更高效率传动选择。产品包括外部驱动式、贯通轴式、固定轴式三种规格,充分满足自动化组装、检测、医疗仪器等领域应用需求。
核心特点
(1) 美国ACME高精度梯形丝杆,丝杆导程精度±0.017mm;
(2) 进口高耐磨工程塑料螺母,寿命可达210万次*;
(3) 可选配消间隙螺母组件,完整消除丝杆往返间隙;
(4) 可选配04/06滚珠丝杆(C3/C5/C7);
(5) 可选配编码器、刹车器;
(6) 可组成脉冲型、RS485、CAN通讯型开环/闭环一体机;
(7) 在自动化组装、3C检测、医疗仪器等领域成熟应用;
(8) *根据ElectroCraft测试数据,螺母寿命比铜材质高8倍。

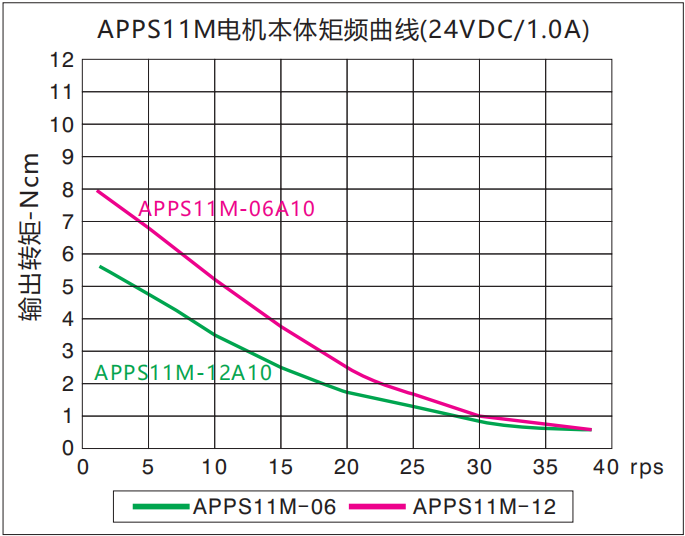

28丝杆电机本体规格选型表
规格 | 机身长度 A | 电机本体 保持转矩 | 电机本体 重量 | 电流绕组电气参数1 | 电流绕组电气参数2 | 24V/10RPS 推力范围 | ||
额定电流 | 额定电阻 | 额定电流 | 额定电阻 | |||||
APPS11M-06 | 31.2mm | 0.06Nm | 0.11Kg | 1.0A | 2.7Ω | 1.5A | 1.1Ω | 8-124N |
APPS11M-12 | 44.4mm | 0.12Nm | 0.155Kg | 1.0A | 3.2Ω | 1.5A | 1.4Ω | 19-190N |
电机推力计算公式:电机在确定转速下推力(N)=输出转矩(NCM)*推力常数
28丝杆电机外形尺寸图
28电机标配四丝杆导程规格与推力常数
丝杆代码 | 丝杆外径规格 | 导程mm | 步长mm(整步) | 推理常数 | 丝杆代码 | 丝杆规格 | 导程mm | 步长mm(整步) | 推力常数 |
X | Φ3.57mm ACME | 0.6096 | 0.00305 | 25 | E | Φ6.35mm ACME | 12.7 | 0.0635 | 3.42 |
X1 | Φ3.57mm ACME | 1.2192 | 0.0061 | 20 | D | Φ6.35mm ACME | 1.27 | 0.00635 | 14.5 |
X2 | Φ3.57mm ACMEE | 2.4384 | 0.01219 | 10.5 | S | Φ6.35mm ACME | 2.54 | 0.0127 | 11.9 |
D | Φ4.76mm ACME | 1.27 | 0.00635 | 19 | K | Φ6.35mm ACME | 5.08 | 0.0254 | 7.2 |
S | Φ4.76mm ACME | 2.54 | 0.0127 | 13 | I | Φ6 M6x1.0-6G | 1.0 | 0.005 | 11.3 |
K | Φ4.76mm ACME | 5.08 | 0.0254 | 7.6 | Y3 | Φ5.56mm ACME | 4.8768 | 0.02438 | 7.73 |
A | Φ6.35mm ACME | 1.5875 | 0.00794 | 11.59 | BI | 滚珠丝杆0401 | 1.0 | 0.005 | 37.9 |
B | Φ6.35mm ACME | 3.175 | 0.01588 | 9.66 | BI1 | 滚珠丝杆0601 | 1.0 | 0.005 | 37.8 |
C | Φ6.35mm ACME | 6.35 | 0.03175 | 6.43 | BF | 滚珠丝杆0602 | 2.0 | 0.01 | 25.1 |
注:1、X/X1/X2规格支持外部驱动式、贯通轴式设计,其余规格仅支持外部驱动式设计;
2、了解更多高精度梯形丝杆及滚珠丝杆主见格参数,请与本公司销售工程师联系。
28电机标配滚珠丝杆及螺母尺寸

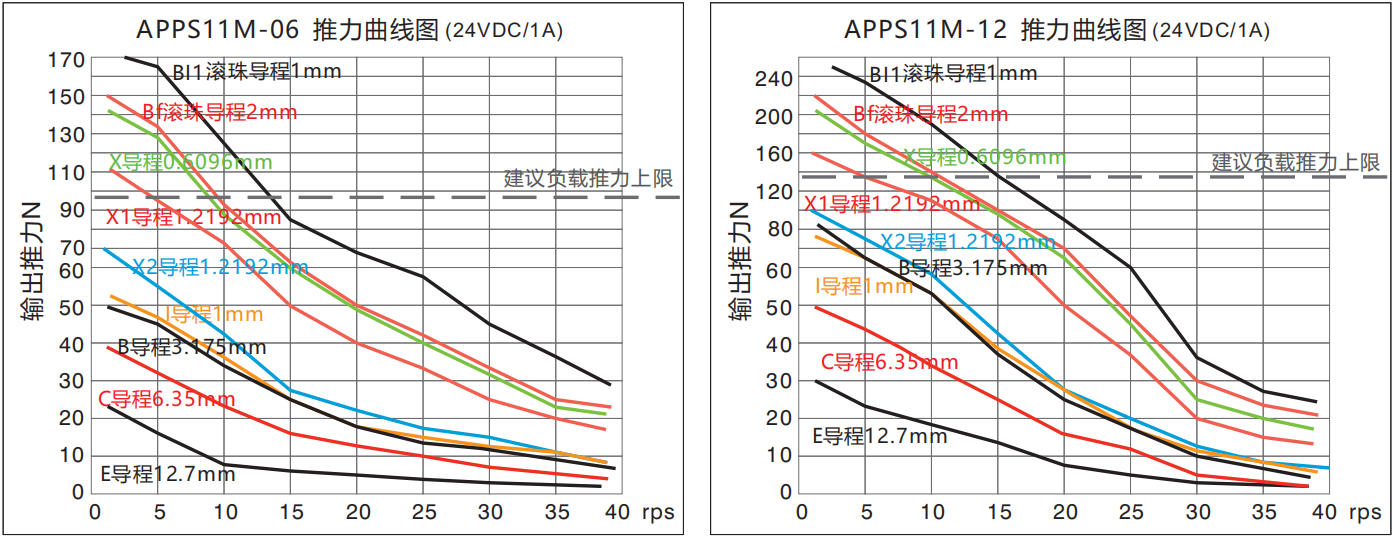

28规格丝杆电机速度-推力曲线
