直线丝杆步进电机原理及运用
直线丝杆步进电机是通过独特制程工艺,将直线丝杆与步进电机完美无缝整合一体,将步进电机的旋转运动,转化为便于更多场景使用的直线运行。
直线丝杆电机能够将电流脉冲信号转变为微步直线运动的一种驱动设备。在要求用精确直线运动运行的地方,直线丝杆电机凭借其高效的高速定位、高可靠性以及高密度性的数字式直线运动随动系统而得到广泛应用。
直线丝杆步进电机能够替代间接性的通过旋转步进电机经由一套中间转换设备从而实现直线运动的机械装置。并且直线丝杆步进电机的结构比较简单,它没有中间转换结构,进行运动的部分的质量轻,惯性很小,不存在漂移现象,无累计的定位误差出现。直线丝杆电机是一种理想化的并且是可开发应用和大范围推广的高定位精密仪器。
混合式丝杆步进电机是由简单的改进而来的,其在计算机设备应用、视觉、抓取、推送定位以及传输设备的检测控制等领域都得到了广泛的应用。尤其是在最近几年,快速发展的微电子器件和接口技术,促使直线丝杆步进电机的自动化和智能化以及高度集成化的成本大大降低了,而且在,3C检测、医疗仪器设备、实验室仪器设备领域里具有非常大的发展潜力和大范围推广的前景。
直线丝杆步进电机品牌
深圳市汇升睿控科技有限公司在直线丝杆电机领域,保持着以研发为第一要素,致力于打造,高精度、高性能、更易用、高寿命的直线丝杆步进电机。
深圳汇升直线丝杆电机采用进口ACME高质量梯形丝杆和高耐磨工程塑料螺母为核心,采用源自于美国工厂独特的制程工艺,打造ElectroCraft直线丝杆电机,实现高精度:丝杆精度可达±0.017mm;高寿命:高耐磨工程螺母寿命可达210万次,螺母寿命比铜材质高8倍;小体积:同行中体积最小。同时也可以匹配C5、C7滚珠丝杆,可以带来更高效率的传动。产品包括有外部驱动式、贯通轴式、固定轴式三种类型,可从分满足医疗仪器、自动化、检测等各个领域的应用和要求。
丝杆电机型号和对应参数(42规格丝杆步进电机)

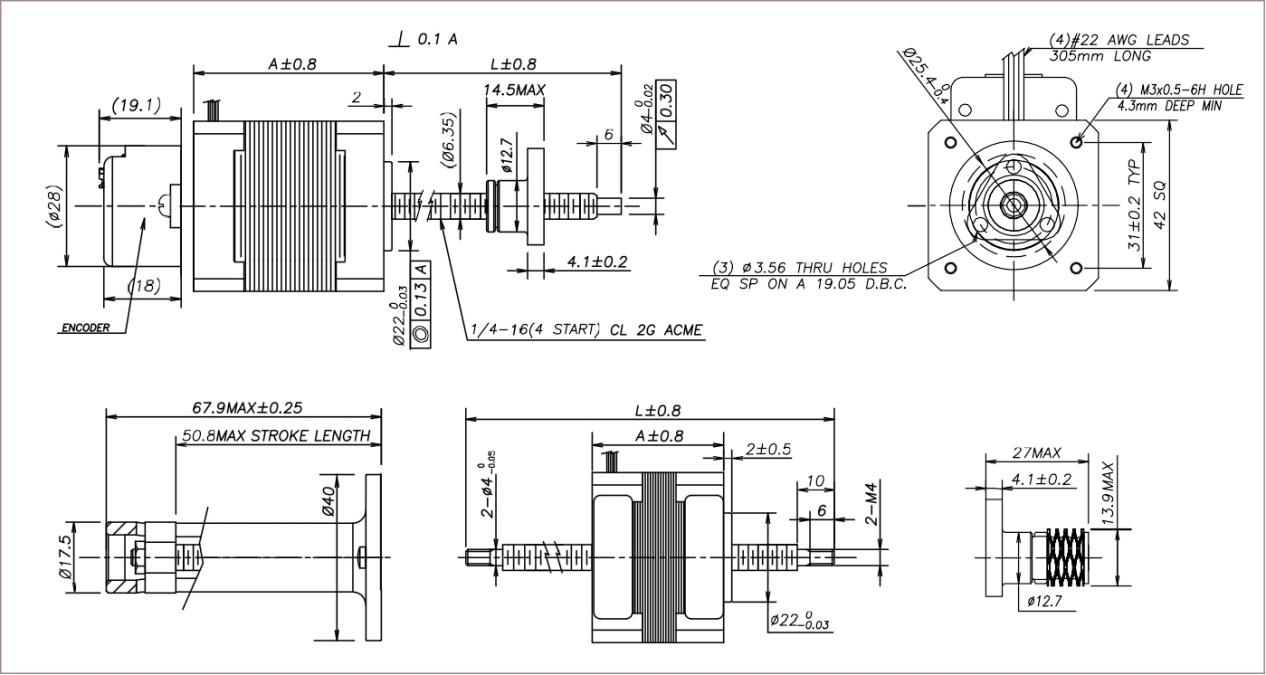

42规格APPS17M系列直线丝杆步进电机产品尺寸图如下:
42规格丝杆电机本体规格选型表:
规格 | 机身长度 A | 电机本体 保持转矩 | 电机本体 重量 | 电流绕组电气参数1 | 电流绕组电气参数2 | 24V/10RPS 推力范围 | ||
额定电流 | 额定电阻 | 额定电流 | 额定电阻 | |||||
APPS17M-23 | 33.7mm | 0.21Nm | 0.190Kg | 1.5A | 2.0Ω | 2.0A | 1.0Ω | 42-400N |
APPS17M-33 | 39.7mm | 0.33Nm | 0.255Kg | 1.5A | 2.4Ω | 2.0A | 1.2Ω | 75-830N |
APPS17M-48 | 48mm | 0.41Nm | 0.355Kg | 1.5A | 2.5Ω | 2.0A | 1.4Ω | 97-900N |
电机推力计算公式:电机在确定转速下推力(N)=输出转矩(NCM)*推力常数
42规格丝杆步进电机标配丝杆导程规格与推力常数表:
丝杆代码 | 丝杆外径规格 | 导程mm | 步长mm(整步) | 推力常数 | 丝杆代码 | 丝杆规格 | 导程mm | 步长mm(整步) | 推力常数 |
X | Φ3.57mm ACME | 0.6096 | 0.00305 | 25 | E | Φ6.35mm ACME | 12.7 | 0.0635 | 3.42 |
X1 | Φ3.57mm ACME | 1.2192 | 0.0061 | 20 | D | Φ6.35mm ACME | 1.27 | 0.00635 | 14.5 |
X2 | Φ3.57mm ACME | 2.4384 | 0.01219 | 10.5 | S | Φ6.35mm ACME | 2.54 | 0.0127 | 11.9 |
D | Φ4.76mm ACME | 1.27 | 0.00635 | 19 | K | Φ6.35mm ACME | 5.08 | 0.0254 | 7.2 |
S | Φ4.76mm ACME | 2.54 | 0.0127 | 13 | I | Φ6 M6x1.0-6G | 1.0 | 0.005 | 11.3 |
K | Φ4.76mm ACME | 5.08 | 0.0254 | 7.6 | Y3 | Φ5.56mm ACME | 4.8768 | 0.02438 | 7.73 |
A | Φ6.35mm ACME | 1.5875 | 0.00794 | 11.59 | BI | 滚珠丝杆0401 | 1.0 | 0.005 | 37.9 |
B | Φ6.35mm ACME | 3.175 | 0.01588 | 9.66 | BI1 | 滚珠丝杆0601/0801 | 1.0 | 0.005 | 37.8 |
C | Φ6.35mm ACME | 6.35 | 0.03175 | 6.43 | BF | 滚珠丝杆0602/0802 | 2.0 | 0.01 | 25.1 |
注:另可选配0606、0805、0808、0810滚珠丝杆
