直线丝杆步进电机

  • 所属分类:丝杆步进电机

  • 产品编号:35系列APPS14M丝杆电机
  • 点击次数:
  • 发布日期:2024/01/18
  • 在线询价
  • 资料下载
详细介绍

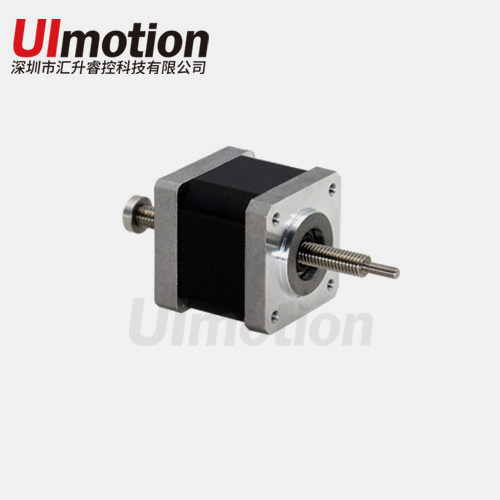

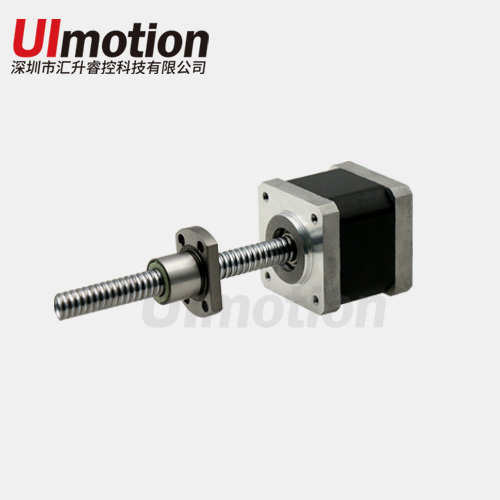

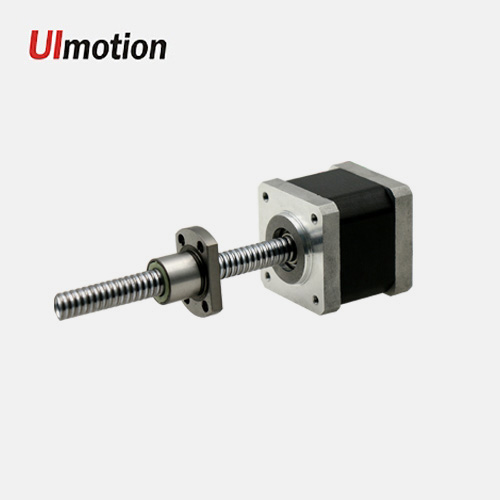

35系列直线丝杆步进电机


35系列直线丝杆步进电机 35系列直线丝杆步进电机


产品介绍


以进口ACME丝杆和高耐磨工程塑料螺母为核心打造的ElectroCraft直线丝杆电机,采用源自美国工厂独特制程工艺,将步进电机与丝杆无缝整合一体,实现高精度、小体积、高寿命的直线传动;特别适合小空间、小行程、高精度应用场合,如视觉、抓取、推送定位等。汇升直线丝杆电机匹配的高精度梯形丝杆,导程精度为±0.017mm,可实现微米级轴向分辨率。同时也可匹配C5、C7滚珠丝杆,带来更高效率传动选择。产品包括外部驱动式、贯通轴式、固定轴式三种规格,充分满足自动化组装、检测、医疗仪器等领域应用需求。


核心特点

(1) 美国ACME高精度梯形丝杆,丝杆导程精度±0.017mm;

(2) 进口高耐磨工程塑料螺母,寿命可达210万次*;

(3) 可选配消间隙螺母组件,完整消除丝杆往返间隙;

(4) 可选配06/08规格滚珠丝杆(C3/C5/C7);

(5) 可选配编码器、刹车器;

(6) 可组成CAN通讯型开环/闭环一体机;

(7) 在自动化组装、3C检测、医疗仪器等领域成熟应用;

(8) *根据ElectroCraft测试数据,螺母寿命比铜材质高8倍。


35丝杆电机本体规格选型表


规格

机身长度 A

电机本体 保持转矩

电机本体 重量

电流绕组电气参数1

电流绕组电气参数2

24V/10RPS 推力范围

额定电流

额定电阻

额定电流

额定电阻

APPS14M-15

33.8mm

0.15Nm

0.170Kg

0.6A

8.8Ω

1.25A

1.8Ω

20-175N

APPS14M-22

47.4mm

0.25Nm

0.230Kg

0.95A

5.0Ω

1.5A

3.0Ω

36-360N

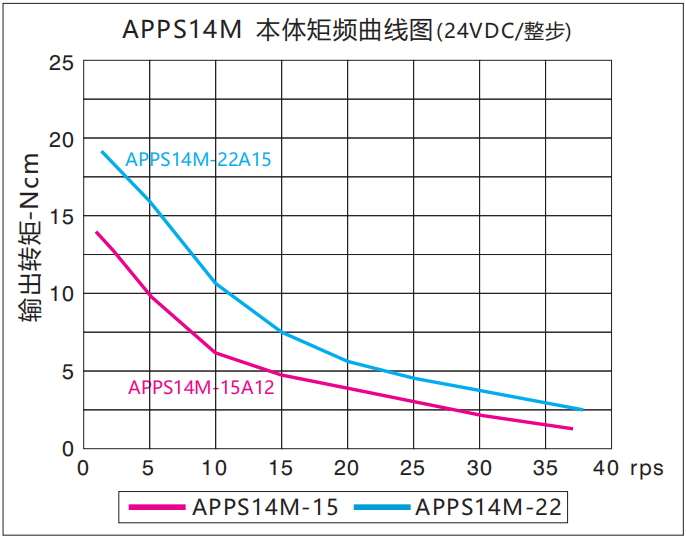

电机推力计算公式:电机在确定转速下推力(N)=输出转矩(NCM)*推力常数


35丝杆电机外形尺寸图




35电机标配丝杆导程规格与推力常数


丝杆代码

丝杆外径规格

导程mm

步长mm(整步)

推力常数

丝杆代码

丝杆规格

导程mm

步长mm(整步)

推力常数

X

Φ3.57mm ACME

0.6096

0.00305

25

E

Φ6.35mm ACME

12.7

0.0635

3.42

X1

Φ3.57mm ACME

1.2192

0.0061

20

D

Φ6.35mm ACME

1.27

0.00635

14.5

X2

Φ3.57mm ACME

2.4384

0.01219

10.5

S

Φ6.35mm ACME

2.54

0.0127

11.9

D

Φ4.76mm ACME

1.27

0.00635

19

K

Φ6.35mm ACME

5.08

0.0254

7.2

S

Φ4.76mm ACME

2.54

0.0127

13

I

Φ6 M6x1.0-6G

1.0

0.005

11.3

K

Φ4.76mm ACME

5.08

0.0254

7.6

Y3

Φ5.56mm ACME

4.8768

0.02438

7.73

A

Φ6.35mm ACME

1.5875

0.00794

11.59

BI

滚珠丝杆0401

1.0

0.005

37.9

B

Φ6.35mm ACME

3.175

0.01588

9.66

BI1

滚珠丝杆0601/0801

1.0

0.005

37.8

C

Φ6.35mm ACME

6.35

0.03175

6.43

BF

滚珠丝杆0602/0802

2.0

0.01

25.1

注:可选配0606080508080810滚珠丝杆,具体请与我司联系;


35电机标配滚珠丝杆规格及螺母尺寸

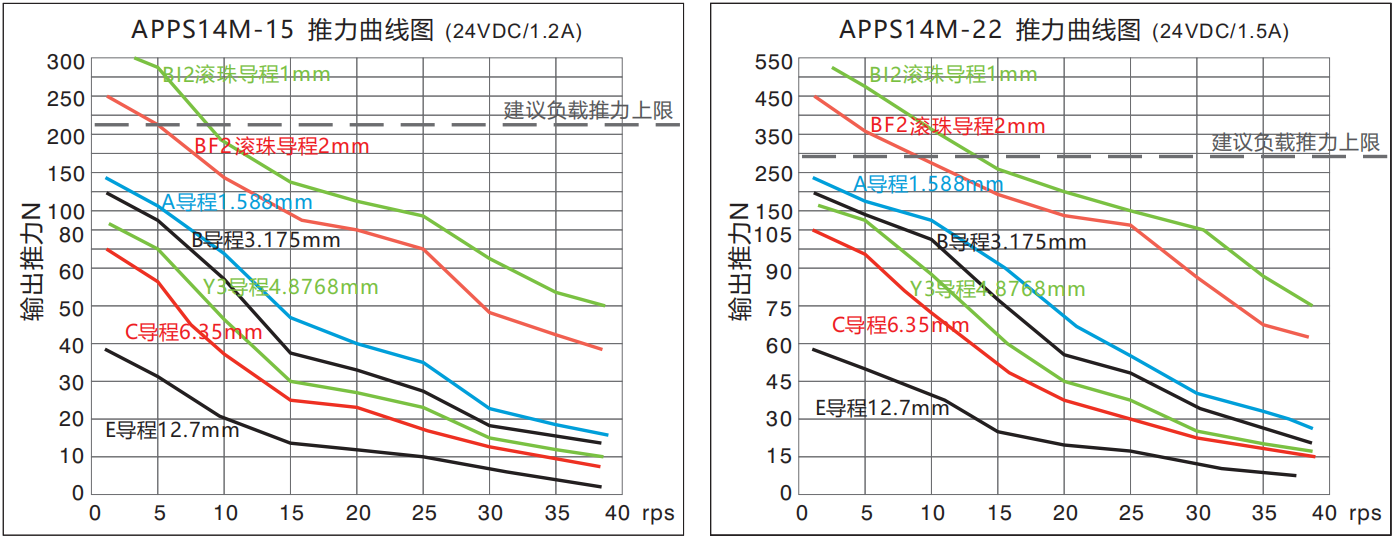

35规格丝杆电机速度-推力曲线
