42规格直线丝杆步进电机型号参数_微型步进驱动器推荐_步进电机厂家

发布日期:2022-11-28 作者:UImotion 点击:

42规格APPS17系列丝杆步进电机型号与参数

深圳汇升42规格丝杆步进电机是以进口ACME丝杆和高耐磨工程塑料螺母为核心打造的高精度、小体积、高寿命的高质量直线丝杆步进电机

42规格丝杆步进电机型号参数如下。

42直线丝杆电机本体规格选型表:


规格

机身长度 A

电机本体 保持转矩

电机本体 重量

电流绕组电气参数1

电流绕组电气参数2

24V/10RPS 推力范围

额定电流

额定电阻

额定电流

额定电阻

APPS17M-23

33.7mm

0.21Nm

0.190Kg

1.5A

2.0Ω

2.0A

1.0Ω

42-400N

APPS17M-33

39.7mm

0.33Nm

0.255Kg

1.5A

2.4Ω

2.0A

1.2Ω

75-830N

APPS17M-48

48mm

0.41Nm

0.355Kg

1.5A

2.5Ω

2.0A

1.4Ω

97-900N



42电机标配丝杆导程规格与推力常数表:


丝杆代码

丝杆外径规格

导程mm

步长mm(整步)

推力常数

丝杆代码

丝杆规格

导程mm

步长mm(整步)

推力常数

X

Φ3.57mm ACME

0.6096

0.00305

25

E

Φ6.35mm ACME

12.7

0.0635

3.42

X1

Φ3.57mm ACME

1.2192

0.0061

20

D

Φ6.35mm ACME

1.27

0.00635

14.5

X2

Φ3.57mm ACME

2.4384

0.01219

10.5

S

Φ6.35mm ACME

2.54

0.0127

11.9

D

Φ4.76mm ACME

1.27

0.00635

19

K

Φ6.35mm ACME

5.08

0.0254

7.2

S

Φ4.76mm ACME

2.54

0.0127

13

I

Φ6 M6x1.0-6G

1.0

0.005

11.3

K

Φ4.76mm ACME

5.08

0.0254

7.6

Y3

Φ5.56mm ACME

4.8768

0.02438

7.73

A

Φ6.35mm ACME

1.5875

0.00794

11.59

BI

滚珠丝杆0401

1.0

0.005

37.9

B

Φ6.35mm ACME

3.175

0.01588

9.66

BI1

滚珠丝杆0601/0801

1.0

0.005

37.8

C

Φ6.35mm ACME

6.35

0.03175

6.43

BF

滚珠丝杆0602/0802

2.0

0.01

25.1

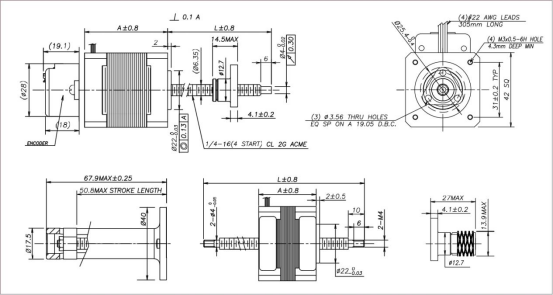

42丝杆电机外形尺寸图:





微型步进驱动器推荐

微型步进驱动器CAN总线型、RS485通讯型、RS323型、脉冲型、电压调速型等,我司提供的微型步进驱动器具体型号包括:①CAN总线通讯:UIM242系列、UIM2842系列;②RS485通讯型:UIM57RS,UIM42RS;③RS232通讯:UIM241系列;④脉冲型:UIM57,UIM42,UIM240系列;⑤电压调速型:UIM243系列。

上述系列深圳市汇升睿控科技有限公司的步进驱动器设备都具备,低振动、低噪音、运行平稳、电机温升低的优秀性能,并能装配为一体机,是由范围和场景更加的广阔,应用和发展优势明显。



步进电机厂家

深圳汇升步睿控步进电机步进电机选用优质磁性材料,配置精密恒久润滑滚珠轴承,通过绕组参数设置可实现Z优动力性能,保持转矩Z大,步距角更加精准。汇升电机设备规格分为20/28系列、35/39系列、42系列、57系列、86系列。其都具备良好性能,是由寿命长,耐磨性更高。


相关标签:微型步进驱动器,步进电机,直线丝杆步进电机
