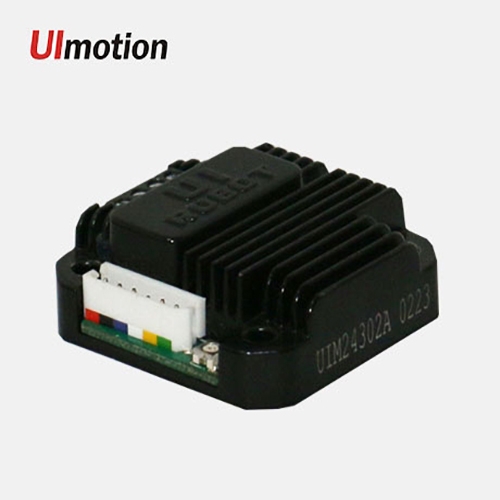

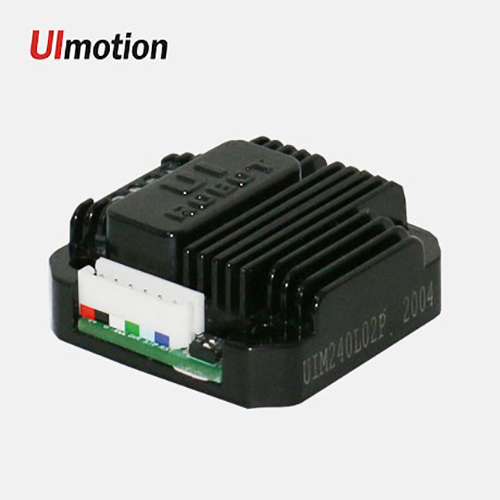

脉冲驱动器 一体机 UIM240
国内最小巧的脉冲步进步进驱动器!
核心特点:
● 小体积设计,外形为42.3x42.3x16.5mm
● 可与42、57、86电机装配为一体机;
● 输出电流规格为2A、4A、8A;
● 双向光电信号隔离,共阳极或共阴极输入;
● 最大16细分;
产品介绍:
UIM240是国内最小体积的脉冲型步进电机驱动器,其外形仅为42.3x42.3x16.5mm,可与42、57、86电机装配为一体机,有助于减小设备体积,相对于同类产品,UIM240系列产品具有明显的结构优势。
UIM240有较好的中高速输出能力,提供0-2A、1.5-4A、3.5-8A三种规格可供选择。其具备的高速电流补偿功能,可以补偿电机高速转动时反电动势造成的影响。目前UIM240系列一体机在医疗、电子组装、实验室仪器、测试设备领域有广泛应用。
产品型号与选型表:
产品型号 | 工作电压 | 输出电流 | 适配电机 | 一体机组装方式 |
UIM240L02P | 12-35 VDC | 0-2A | 20/28/35/39/42 | 39/42后装、侧装 |
UIM240C04P | 12-40 VDC | 1.5-4A | 42/57 | 后装、侧装 |
UIM240C08P | 12-40 VDC | 3.5-8A | 57/86 | 后装、侧装 |
注:侧装以及57/86电机后装,需选配对应安装法兰
典型接线图
工作电气性能与环境要求(环境温度25℃时)
冷却方式 | 自然冷却 | |
使用环境 | 场合 | 尽量避免粉尘、油雾及腐蚀性气体 |
温度 | -40 ℃ ~+ 85 ℃ | |
湿度 | <80%RH,无凝露,无结霜 | |
震动 | 3G Max | |
驱动方式 | 恒相流PWM 控制 | |
细分 | 整步、2、4、8、16 | |
绝缘电阻 | 在常温常压下>100MΩ | |
绝缘强度 | 在常温常压下0.5KV,1分钟 |
产品外形图:
