新品推荐:IX系列步进电机驱动卡--专为医疗仪器设计

您的当前位置: 首 页 >> 新闻资讯 >> 公司新闻

新品推荐:IX系列步进电机驱动卡--专为医疗仪器设计

发布日期:2022-10-24 作者:深圳汇升 点击:

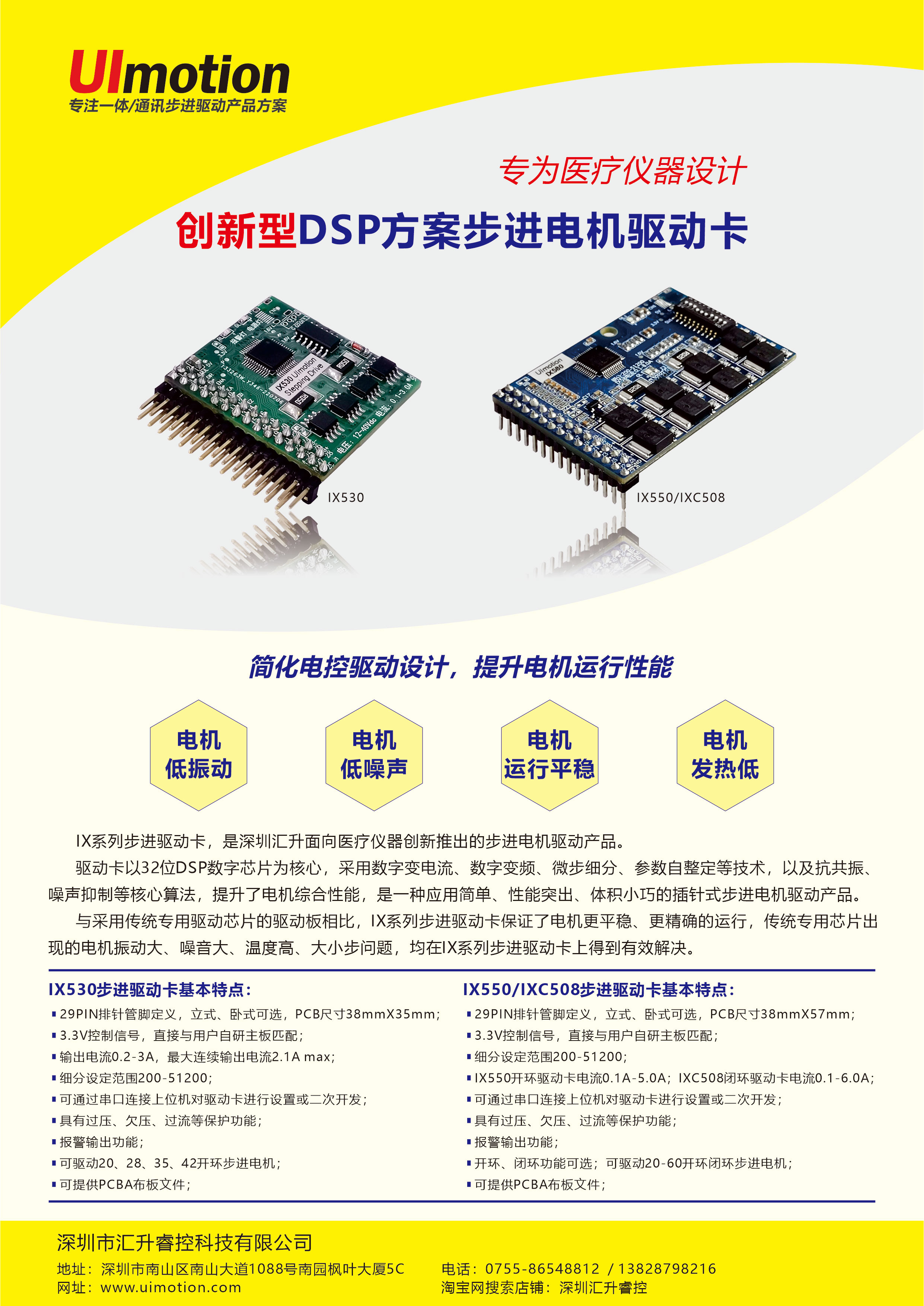

IX系列步进电机驱动卡--专为医疗仪器设计



IX系列步进驱动卡,以DSP芯片为核心取代专用驱动IC,专为医疗仪器定制开发

IX系列步进驱动卡暨模块化步进驱动板,是深圳汇开面向医疗仪器创新推出的步进电机驱动产品。能更好的简化电控驱动设计,提高电机运行性能,具备低振动、低噪音、发热低、运行平稳的优良特性。

IX系列步进驱动卡以32位DSP数字芯片为核心,采用数字变电流、数字变频、微步细分、参数自整定等技术,以及抗共振、噪声抑制等核心算法,提升了步进电机综合性能,是一种应用简单、性能突出、体积小巧的插针式步进电机驱动产品。





IX系列步进驱动卡解决了传统专用驱动IC哪些痛点有哪些优势?

与采用传统专用驱动IC相比,IX系列步进驱动卡保证了电机更平稳、更精确的运行,传统专用驱动IC出现的步进电机振动大、噪音大、温度高、大小步问题,均在IX系列步进驱动卡上得到有效解决,并且IX系列步进驱动卡是专为步进电机的控制和驱动提供全面,高度集成的芯片产品,能更好的帮助客户缩短产品开发时间,减少开发成本,提高可靠性。



IX系列步进驱动卡其他特点:

①29PIN排针管脚定义,立式、卧式可选;

②3.3V控制信号,直接与用户自研主板匹配;

细分设定范围200-51200

④可通过串口连接上位机对驱动卡进行设置或二次开发;

⑤具有过压、欠压、过流等保护功能;

⑥报警输出功能;

可提供PCBA布板文件



IX步进驱动卡参数列表:

驱动卡型号

PCB尺寸(mm)

输出电流(A)

/闭环

匹配电机

细分

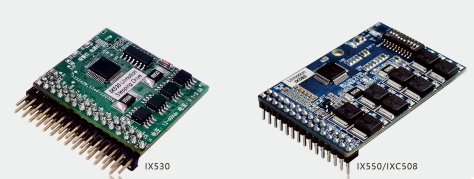

IX530步进驱动卡

38mmx35mm

0.2-3.0A

开环

20、28、35、42

1-512

IX550步进驱动卡

38mmx57mm

0.1A-5.0A

开环

57、60

1-512

IXC508步进驱动卡

38mmx57mm

0.1-6.0A

闭环

2028、35、42、57、60

1-512



有意向了解更多的客户请联系:

深圳市汇升睿控科技有限公司

网址:www.uimotion.com

电话:0755-86548812 138798216(赵先生)



说明书附带如下:

步进电机驱动卡IX550 IX508使用说明书V1.0.doc

步进电机驱动卡IX530使用说明书V1.0(1).doc
