86/110混合式步进电机

您的当前位置: 首 页 >> 产品中心 >> 电机产品

86/110混合式步进电机

  • 所属分类:电机产品

  • 产品编号:86步进电机
  • 点击次数:
  • 发布日期:2018/06/05
  • 在线询价
详细介绍

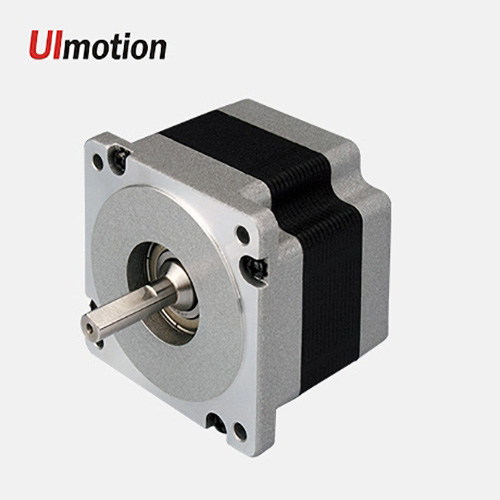

86/110混合式步进电机


精准,动力强劲


86/110步进电机选用优质磁性材料,配置精密恒久润滑滚珠轴承,以相对较小规格提供较大转矩输出,保持转矩最大可达12Nm/28Nm,步矩角精度为±5%。



通用规格



步距精度

±5%(整步、空载)

温升

80°CMax

环境温度

-10°C -- +50°C

绝缘电阻

100MΩmin.500VDC

耐压

500VAC for one minute

径向跳动

0.06 Max.(450g-load)

轴向跳动

0.08 max.(450g-load)





型号技术规格



型号

步距角

(°)

保持转矩

N.M

额定电流

A

相电感

mH

相电阻

Ohm

引线

转子惯量

g.cm2

定位转矩

Kg.cm

电机重量

Kg

机身长

mm

轴长

mm

     86H3530

1.8

3.5

3.0

5.6

1.6

4/8

1050

0.8

2

65

14

86H4540

1.8

4.5

4.0

3.5

0.8

4/8

1400

1.3

2.35

80

12.7/14

86H8550

1.8

8.5

5.0

5.2

0.95

4/8

2800

2.5

3.8

118

12.7/14

110H1250

1.8

12

5.0

15

0.95

4

4000

3

5

100

19

110H2065

1.8

20

6.5

18.5

1.15

4

11000

6

8.4

150

19

110H2865

1.8

28

6.5

22.5

1.7

4

14200

7.5

11.7

201

19

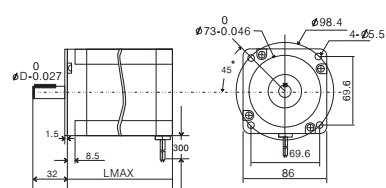

外形尺寸:




8线电机引线接法:

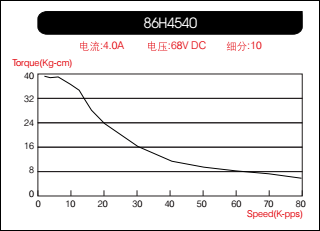

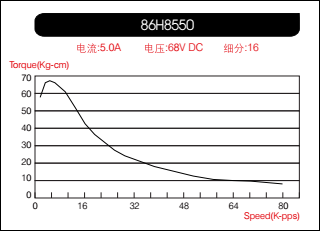

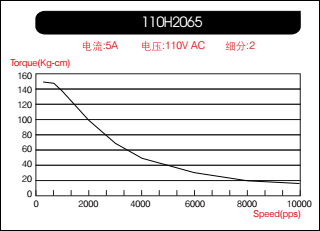

电机矩频曲线特性图:


123.png  456.png




适配驱动器选型:



电机规格

适配驱动器

86规格

UIM242FH08P-MSP、UIM241FH08P-MS、UIM240C08P、DM556、DM872

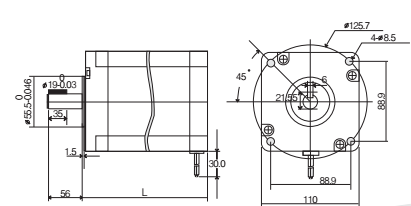

110F电机外形(mm)





接线图:
