57系列混合式步进电机

您的当前位置: 首 页 >> 产品中心 >> 电机产品

57系列混合式步进电机

  • 所属分类:电机产品

  • 产品编号:57步进电机
  • 点击次数:
  • 发布日期:2019/07/01
  • 在线询价
  • 资料下载

    资料下载
详细介绍

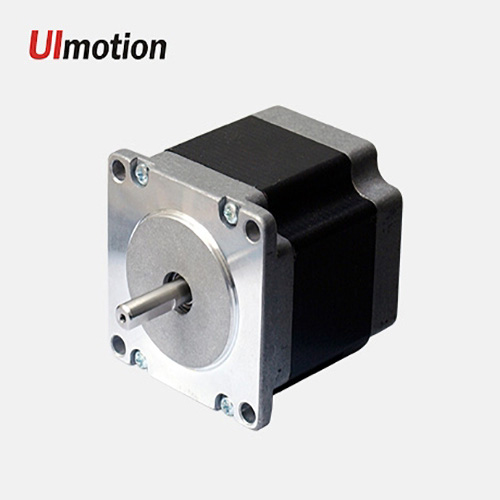

57系列混合式步进电机



精准,动力强劲


57步进电机选用优质磁性材料,配置精密恒久润滑滚珠轴承,通过绕组参数设置可实现最优动力性能,保持转矩最大可达2.2Nm,步矩角精度为±5%。



通用规格


步距精度

±5%(整步、空载)

温升

80°CMax

环境温度

-10°C -- +50°C

绝缘电阻

100MΩmin.500VDC

耐压

500VAC for one minute

径向跳动

0.06 Max.(450g-load)

轴向跳动

0.08 max.(450g-load)




型号技术规格



型号

步距角

(°)

保持转矩

N.M

额定电流

A

相电感

mH

相电阻

Ohm

引线

转子惯量

g.cm2

定位转矩

Kg.cm

电机重量

Kg

机身长

mm

轴长

mm

57H0428

1.8

0.4

2.8

1.4

1.4

4

135

0.22

0.4

41

6.35

57H0940

1.8

0.9

4.0

2.5

0.8

4

300

0.4

0.6

56

6.35

57H1830

1.8

1.8

3.0

3.6

1.1

4

480

0.7

1.1

76

6.35

57H2240-D

1.8

2.1

4.0

4.0

0.8

4

480

0.7

1.2

76

8

57H2440

1.8

2.4

4.0

1.8

0.7

4

520

0.8

1.5

84

8

57HE1330

1.8

1.3

3.0

2.5

1.0

4

300

0.4

0.8

56

6.35

57HE2850

1.8

2.8

5.6

2.0

0.6

4

520

0.8

1.5

84

8

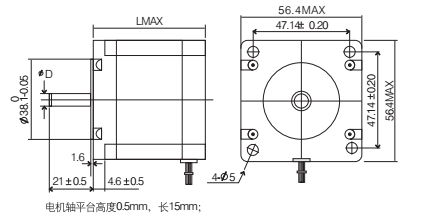

外形尺寸:



电机连线图:

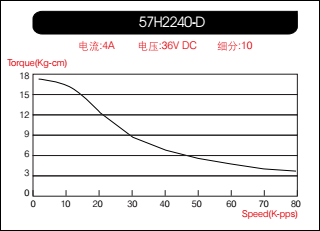

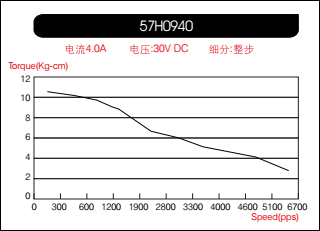

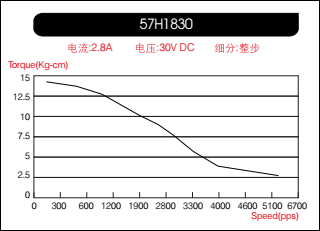

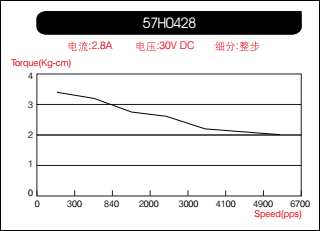

电机矩频曲线特性图:


          图片1.png  图片2.png


          图片3.png  图片4.png


适配驱动器选型:



电机规格

适配驱动器

57规格

UIM242C04P-MSPUIM241C04P-MSPUIM240C04PUIM243C04APUIM57DM872S
