42系列混合式步进电机

您的当前位置: 首 页 >> 产品中心 >> 步进电机

42系列混合式步进电机

  • 所属分类:步进电机

  • 产品编号:42步进电机
  • 点击次数:
  • 发布日期:2023/12/14
  • 在线询价
  • 资料下载

    资料下载
详细介绍

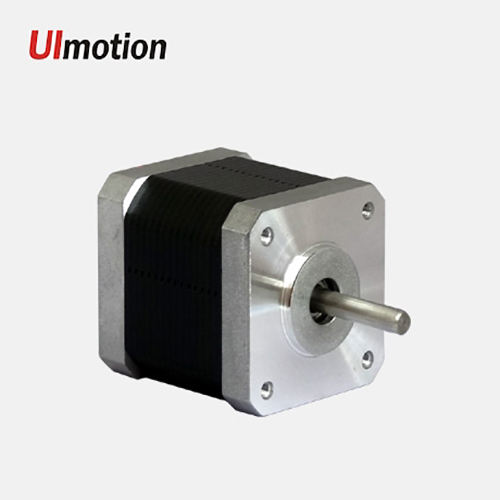

42系列混合式步进电机

精准,可靠


42系列混合式步进电机


42步进电机选用优质磁性材料,配置精密恒久润滑滚珠轴承,高速性能好,质量稳定可靠,保持转矩最大可达0.65Nm,步矩角精度为±5%。



通用规格


步距精度

±5%(整步、空载)

温升

80°CMax

环境温度

-10°C -- +50°C

绝缘电阻

100MΩmin.500VDC

耐压

500VAC for one minute

径向跳动

0.06 Max.(450g-load)

轴向跳动

0.08 max.(450g-load)



型号技术规格


型号

步距角

(°)

保持转矩

N.M

额定电流

A

相电感

mH

相电阻

Ohm

引线

转子惯量

g.cm2

定位转矩

Kg.cm

电机重量

Kg

机身长

mm

轴长

mm

42H0217

1.8

0.25

1.7

2.1

1.2

4

54

0.15

0.28

40

24

42H0317

1.8

0.34

1.7

3.2

1.5

4

68

0.2

0.34

47

24

42H0620

1.8

0.65

2.0

4.6

1.5

4

88

0.25

0.45

58.5

24

42HE0420

1.8

0.44

2.0

2.5

1.3

4

60

0.2

0.3

41

24

42HE0520

1.8

0.55

2.0

3.5

1.3

4

80

0.25

0.4

47

24

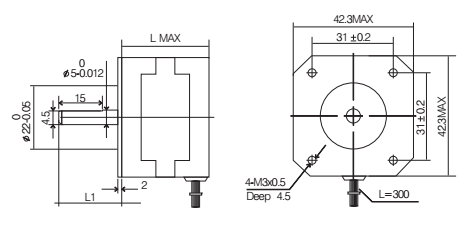

外形尺寸:




电机矩频曲线特性图:


       图片2.png  图片3.png



       图片4.png  图片5.png


适配驱动器选型:


电机规格

适配驱动器

42规格

UIM2842UIM242L02P-MSP、UIM241L02P-MS、UMI240L02P、UIM243L02AP、UIM42、DM430S


相关标签:步进电机,42系列混合式步进电机价格,42系列混合式步进电机批发
