20/28系列两相步进电机

您的当前位置: 首 页 >> 产品中心 >> 电机产品

20/28系列两相步进电机

  • 所属分类:电机产品

  • 产品编号:20/28步进电机
  • 点击次数:
  • 发布日期:2019/07/01
  • 在线询价
  • 资料下载

    资料下载
详细介绍

20/28系列两相步进电机


通用规格



步距精度

±5%(整步、空载)

温升

80°CMax

环境温度

-10°C -- +50°C

绝缘电阻

100MΩmin.500VDC

耐压

500VAC for one minute

径向跳动

0.06 Max.(450g-load)

轴向跳动

0.08 max.(450g-load)

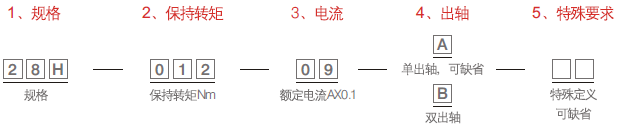

命名规则:




型号技术规格



型号

步距角

(°)

保持转矩

N.M

额定电流

A

相电感

mH

相电阻

Ohm

引线

转子惯量

g.cm2

定位转矩

Kg.cm

电机重量

Kg

机身长

mm

轴长

mm

20H00205

1.8

0.02

0.5

1.7

11.5

4

10

0.1

0.06

30

10

20H00406

1.8

0.04

0.6

5.5

10

4

12

0.1

0.08

38

10

28H00609

1.8

0.07

1.0

4.2

5.6

4

9

0.15

0.11

32.5

20

28H0109

1.8

0.09

1.0

4.9

6.8

4

12

0.15

0.14

41.5

20

28H01209

1.8

0.12

1.0

5.7

8

4

18

0.2

0.2

51

20

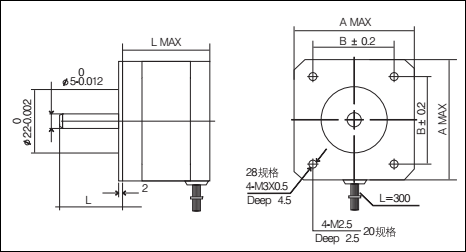

外形尺寸:




接线图:

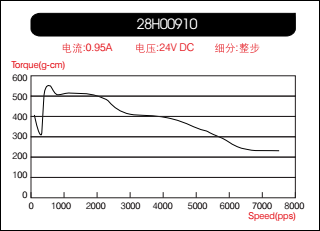

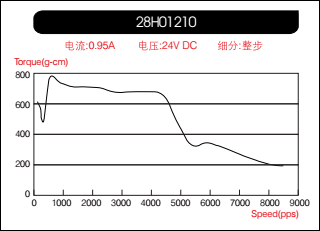

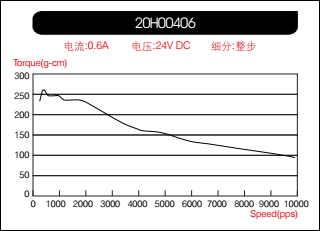

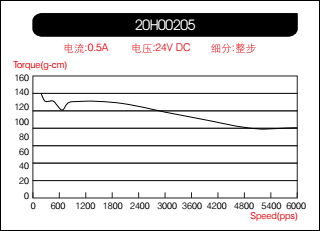

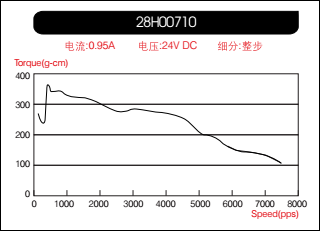

电机矩频曲线特性图:


100.png  101.png


108.png       109.png




适配驱动器选型:


电机规格

适配驱动器

28/28规格

UIM2842UIM242L02P-MSPUIM241L02P-MSUMI240L02PUIM243L02APUIM42DM430S
