CAN通讯步进驱动器应用

UIM系列CAN通讯步进驱动器的设备已涵盖医疗、电子组装、手机检测、SMT、印刷、通讯等多个领域，成为国内市场应用最成熟、稳定性最高的CAN通讯方案，运用场景十分宽广，前景巨大。CAN通讯步进驱动器采用CAN 2.0总线通讯技术，可实现基于步进马达的开环、闭环控制系统架构，可匹配PC、PLC、单片机、ARM等上位机形成基于CAN通讯的网络式控制系统方案。内置高性能 DSP 嵌入式微处理系统，自身整合了通讯、控制、驱动三大功能，不仅体积精小至可与28、35电机装配成一体，而且降低了上位机运动控制软硬件成本，特别适合于10轴以上设备使用。

一体式步进伺服使用

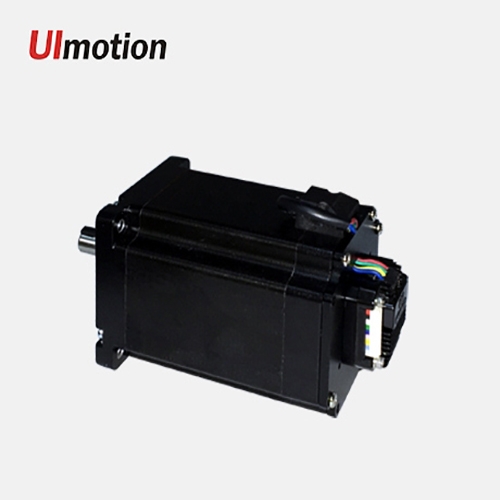

UIM2842-35系列步进伺服是国内最小体积的步进伺服产品，按照电机+编码器+驱动控制器一体式设计，相对于同类步进伺服，UIM 2842-35步进伺服显然具备体积上的优势。

产品采用CAN 2.0总线通讯技术，可实现基于步进马达的开环、闭环控制系统架构，可匹配PC、PLC、单片机、ARM等上位机形成基于CAN通讯的网络式控制系统方案。同时CAN通讯可达到1M带宽，传输速率与传输稳定性远超过RS232/RS485等通讯技术

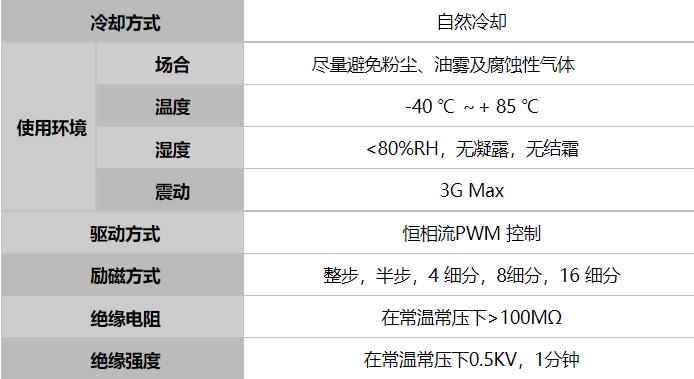

使用环境：

使用框图：

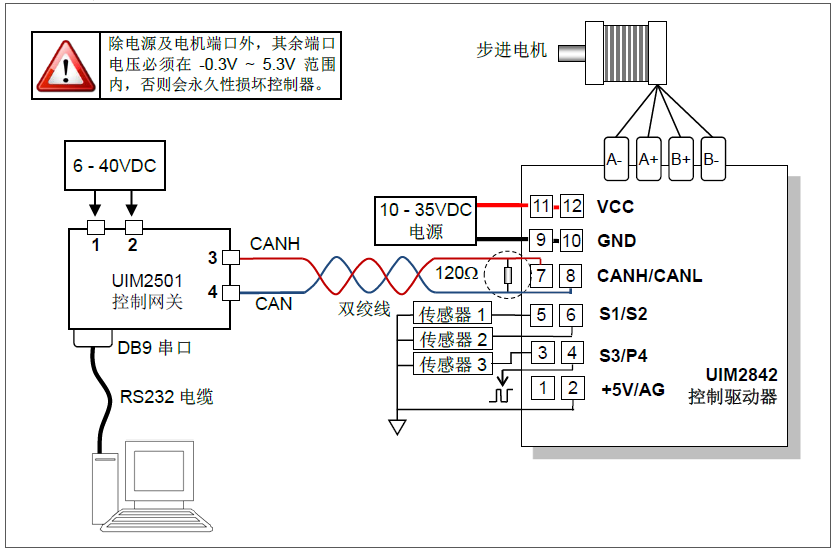

单个步进伺服使用接线图

多轴组网框图
