三步教会你直线丝杆步进电机该怎么选型？

丝杆步进电机型号该怎么选

第一步：确认负载大小，水平还是垂直

1、判断丝杆电机轴向需要的负载推力； 2、判断是否需要断电电子锁；

第二步：确定轴向最大直线速度

1、根据速度，是否断电自锁确定丝杆导程； 2、确认电机本体规格；

3、根据电机矩频曲线中所需转速点对应输出转矩、推力计算公式评估所选电机余量是否符合要求；

第三步：按照用户需要选择丝杆步进电机样式

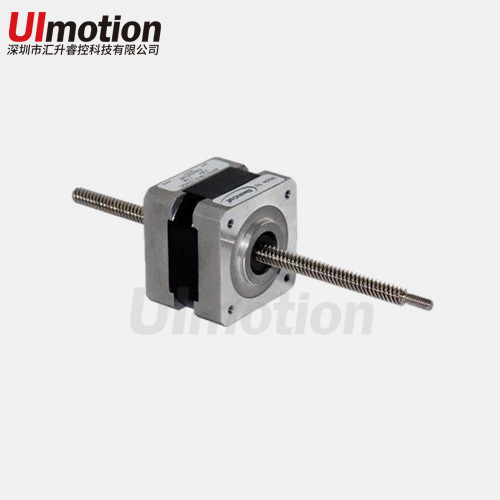

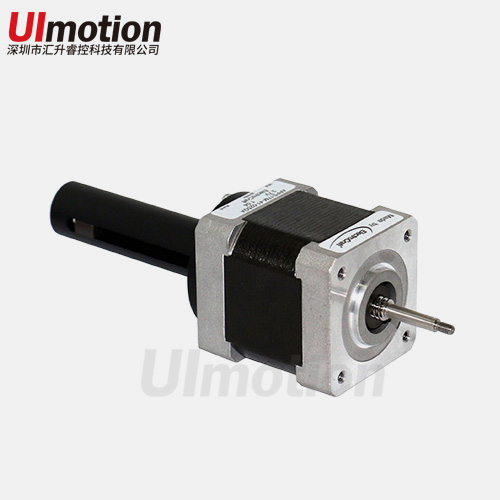

1、外驱丝杆步进 · 固定丝杆步进 · 贯通丝杆步进 · 滚珠丝杆步进

根据上述参数出准确规格图

1）需给出有效行程；2、是否有其他要求（如丝杆端加工、梯形丝杆消间隙螺母等）；

丝杆电机型号规格表如下：

丝杆步进电机型号规格表

由于许多变量会影响到电机选型，所以在选型时，建议用户在确定最终方案前，进行实际测试。
丝杆电机的通用参数：

丝杆材料：进口ACME丝杆

丝杆精度：导程精度为±0.017mm

螺母材料：ElectroCraft高耐磨工程塑料螺母

螺母寿命：螺母寿命比铜材质高8倍、寿命可达210万次
